白色20mm-110mm耐高溫超耐用標準PVDF雙聯承插球閥1.0-1.6Mpa ISO STD標準工業塑料閥門
型號：Q61F-10F、Q11F-10F
類型：球閥
顏色：白色
應用：一般
材質：塑料
介質溫度：高溫
電源：手動
介質：AcidPort 尺寸：DN15-100 1/2"-4" 20mm-110mm
結構：球
產品名稱：承插聯管球閥
本體材質：PVDF
連接：聯合
工作壓力：1.0-1.6Mpa（10-25bar）
包裝：標準紙箱
設計標準：ISO STD
密封材料：聚四氟乙烯密封
交貨時間：7 天
最小起訂量：1 件
| 產品結構特點 |
1. 雙由任球閥 PTFE 墊座松緊可適度調整。
2. 雙層 O 型圈提供雙重防漏保護。
3. 外觀精致、表面光滑、加工精細、全流量設計。
| 零件材質表 |
由任球閥裝配明細圖
|
件號 |
名稱 |
材質 |
|
1 |
手柄? |
合金料 |
|
2 |
密封圈 |
EPDM,FPM |
|
3 |
閥桿 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
4 |
球 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
5 |
密封圈 |
EPDM,FPM |
|
6 |
由任、螺紋接頭 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
7 |
拼緊螺帽 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
8 |
內塞 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
9 |
球密封 |
PTFE |
|
10 |
閥體 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
11 |
密封圈 |
EPDM,FPM |
|
12 |
由任、螺紋接頭 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
13 |
拼緊螺帽 |
FRPP,PVDF,UPVC,CPVC,PPH |

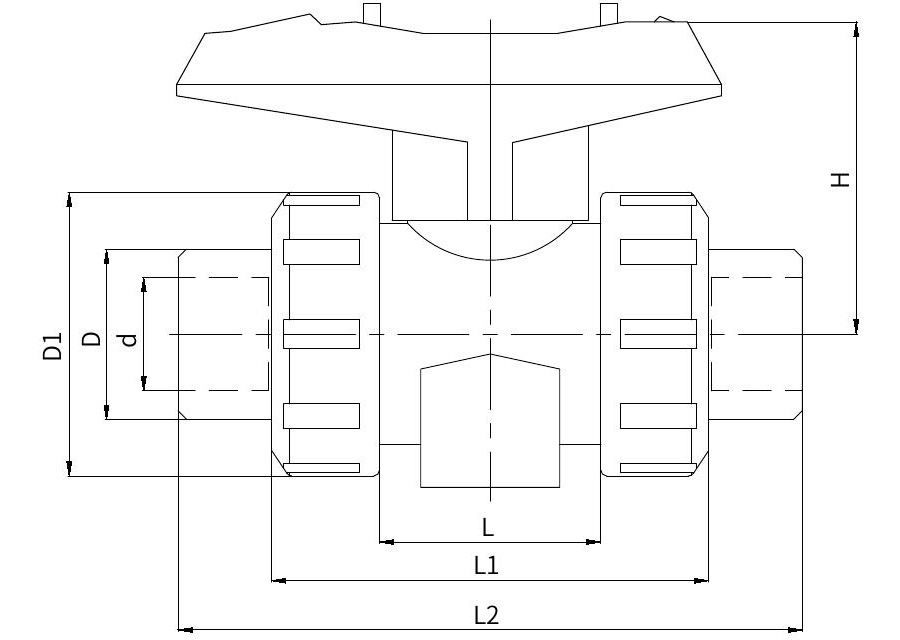

| 外形尺寸表 |
|
規格DN |
d |
D |
D1 |
L |
LI |
L2 |
H |
|
15 |
20 |
32 |
50 |
39 |
77 |
110 |
55 |
|
20 |
25 |
38 |
58 |
46 |
87 |
125 |
65 |
|
25 |
32 |
46 |
70 |
50 |
96 |
140 |
70 |
|
32 |
40 |
56 |
85 |
55 |
110 |
160 |
90 |
|
40 |
50 |
65 |
98 |
60 |
120 |
170 |
100 |
|
50 |
63 |
80 |
124 |
68 |
140 |
190 |
110 |
|
65 |
75 |
96 |
135 |
68 |
155 |
230 |
115 |
|
80 |
90 |
112 |
158 |
100 |
205 |
280 |
120 |
|
100 |
110 |
133 |
192 |
124 |
235 |
335 |
130 |
?
?
?
